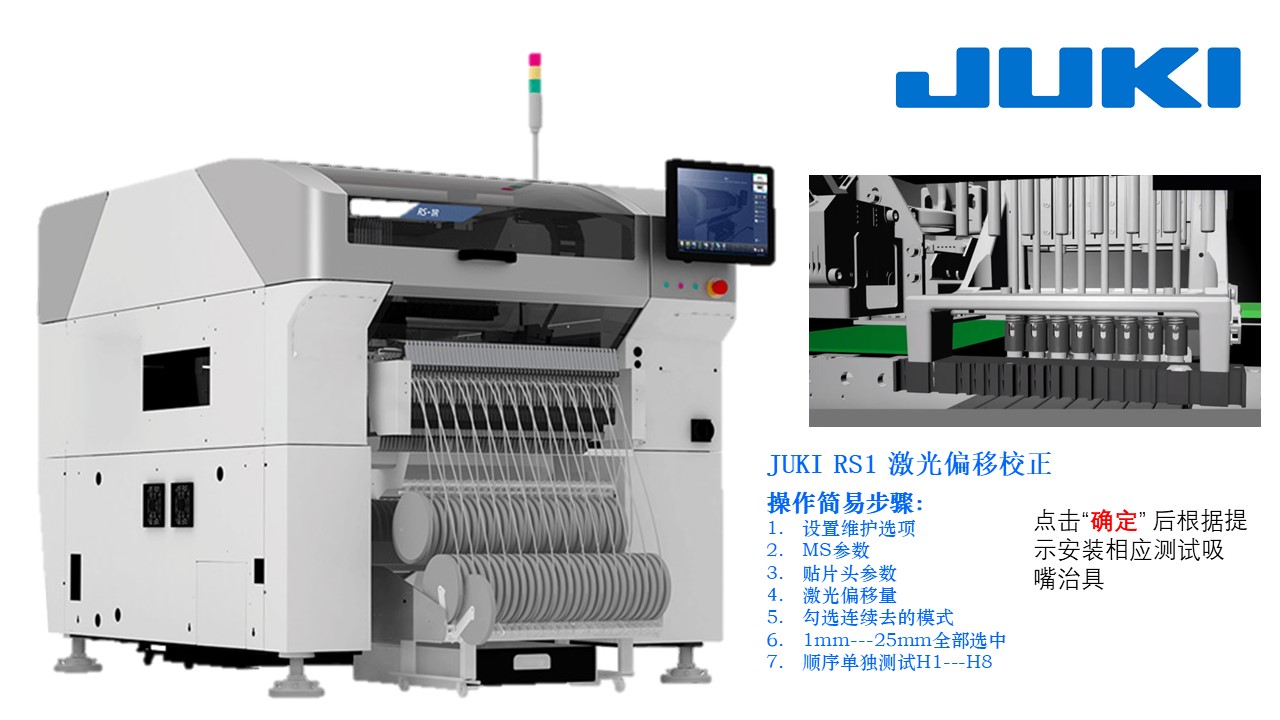

JUKI RS1 激光偏移量校正操作

随着电子制造业的发展，现在很多工厂都采用进口高精度设备进行生产来提高产品品质，提高生产效率；但是在生产过程中我们的设备也不是永远不会坏掉，只是寿命和精度比国产的设备稍微好点。当我们设备出现问题的时候我们的设备就不会那么听我们的话了，有可能在批量生产中造成批量性不良。今天我要给大家分享的是JUKI RS1贴片机在生产中总是报警，贴片品质严重下降；言归正传，我们开始下面的激光偏移校准操作：

准备工作：

1. 校正吸嘴“高度夹具吸嘴”、“偏心夹具吸嘴”

JUKI RS1 贴片机一台

校正操作步骤：

以下操作是文字描述操作步骤，如果你需要使用根据文字提示仔细查看跟着讲解步骤1—-N操作，如需帮助请联系管理员。

1. 贴片机返回主画面，切换用户为“维修工程师或服务工程师”
2. 点击“设置维护”选项
3. 点击“MS参数”
4. 点击“贴片头参数”
5. 点击“激光偏移量”
6. 类别高度“全部点亮”并勾选连续取得模式，这一步非常重要
7. 选择Head吸嘴，这一步是你需要校正哪个吸头你就点亮哪个吸头
8. 用过Shim“选择使用Shim”
9. 点击操作行右侧第一个“确定按钮”
10. 根据提示先安装“高度夹具吸嘴”再安装“偏心夹具吸嘴”两个吸嘴夹具测试完成后换下一个Head进行上一步重复操作步骤，一直测试完成8个Head即可。

以上就是整个校正操作简易过程，以上是图文操作过程。
