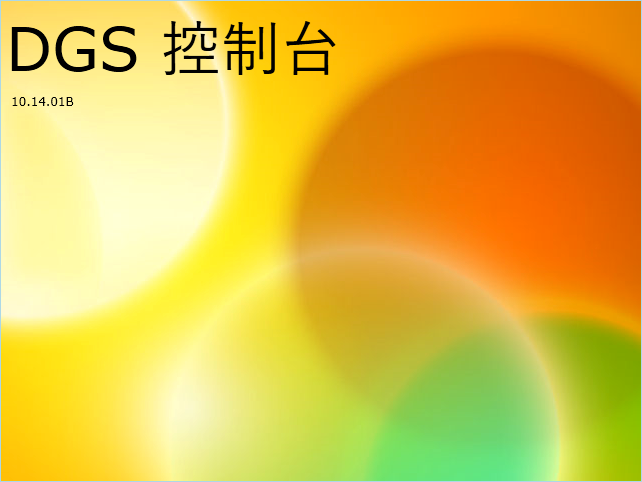

NPN DGS Ver10.14.01B下载|NPN贴片机线控系统

‌CAD数据获取与编辑‌：

1. 如果是ASCII形式，NPM-DGS可以通过宏定义获取CAD数据的固定长和可变长。
2. 允许在确认基板的图形形象的同时编辑基板数据。
3. 可以在画面上确认极性。

‌生产数据编制与生成‌：

1. NPM-DGS能够决定可将设备动作上的浪费抑制到最小限度的实装顺序和元件排列。
2. 允许对数个基板决定共通排列，但如果共通排列超过可装载的元件种类数，则物理上无法决定该排列。
3. 可用图形确认分配给各设备的实装点、元件排列和实装点数。
4. 检查数据完毕后，NPM-DGS会输出生产数据，并允许将其下载到设备上。

‌编辑器功能‌：

1. LWS (Line Work Station) 编辑器：用于变更生产中数据的编辑器，主要用于创建新机种时的数据编辑。
2. PPD (Produce Proven Data) 编辑器：用于变更不属于当前生产中数据的编辑器，主要用于重新评估生产线的平衡、使用既存基板来制作类似基板、追加贴装点或变更元件分割数等情形。
3. SP(Screen Printer) 数据编辑器：用于编制和管理印刷数据，并允许编辑当前不属于生产中的数据，输出印刷数据后可以向印刷机下载。

‌数据管理与优化‌：

1. NPM-DGS支持多CAD导入，通过宏定义注册来检索所有CAD数据。
2. 可以注册所有放置机的组件库，包括地板上的CM系列，以实现数据统一管理。
3. 混合作业设置器(MJS)生产数据优化使得NPM可以普遍安排进给器，减少更换进给器的时间以提高生产力。

‌自动化与效率提升‌：

1. NPM-DGS可以读取客户的CAD和BOM数据，在考虑元件数据、设备性能和生产线平衡后，确定最佳元件序列和实装顺序，从而减少作业失误和数据编制时间。
2. 允许通过制作自动操作的程序实现DGS的部分自动化（需要另外开发外部软件）。
3. 可以在操作过程中快速、轻松地编译放置和检查头数据，并在PC显示器上显示，以减少时间损失。
