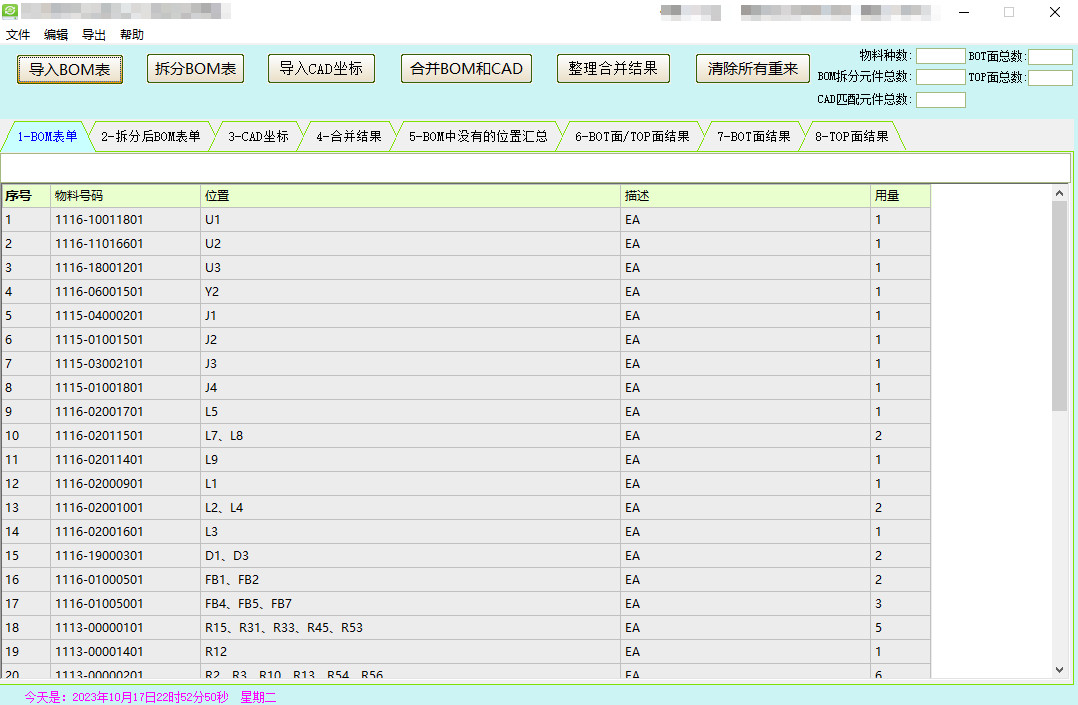

作为SMT工程师或者技术人员的我们在制作贴片机程序时,往往离不开一些好用的工具;今天我就给大家分享一个BOM与CAD合并软件,非常好用。该软件无需联网注册,无需安装,离线使用更安心;由于该软件由中文编程易语言编写,Windows误认为是病毒木马,会拦截杀掉,我们只需要简单的在我们的计算机上添加白名单或者拉出计算机隔离沙箱即可完美体验。

20231017225504450-2023-10-17_223537

软件名称

  • BOM与CAD合并

设计语言

  • 中文编程易语言

软件优点

  1. 软件包体积小,易拷贝
  2. 使用简单可靠,界面清爽无广告打扰
  3. 3秒自动拆分BOM
  4. 3自动完成BOM和CAD坐标合并
  5. 自动识别BOM中不存在的元件及位号
  6. 一键导出BOM中不存在的位号及坐标
  7. 一键导出TOP面和BOT面合并OK的坐标文件,文件格式CSV
  8. 一键单独导出TOP面合并OK的坐标文件,文件格式CSV
  9. 一键单独导出BOT面合并OK的坐标文件,文件格式CSV

软件缺点

  1. 软件在一般计算机上首次使用容易报毒,一般人不知道如何设置“本文会讲解如何添加白名单”知道的兄弟请绕道
  2. 需要提前按照软件预设置的格式整理好BOM文件,格式必须为“序号—料号—位号—物料描述—物料用量”Excell中必须按照这个列整理好。
  3. 需要提前准备好坐标文件,一般软件导出的坐标只需要简单处理下即可。格式必须为“位号—X坐标—Y坐标—旋转角度—面别(一般用TOP或BOT表示)”两个面的坐标可以放在一个表格中,但是必须做好面别区分,否则无法运行。

首次运行异常处理

  1. 首次使用报毒拦截,将杀毒软件打开还原即可“Win10系统”点击安全中心按图示操作即可

20231017222706208-2023-10-17_215648

20231017222810913-2023-10-17_215745

20231017222820165-2023-10-17_215837

20231017222831248-2023-10-17_220008

20231017222840238-2023-10-17_220120

使用流程

  • 导入BOM表,导入整理好的BOM
  • 拆分BOM表,拆分成单独的
  • 导入CAD坐标,导入整理好的CAD
  • 合并BOM和CAD,合并流程执行
  • 整理合并,执行整理流程
  • 输出整理结果,整理好的文档

BOM文件整理参考格式

20231017230040469-2023-10-17_225734

注意!位号一定要使用“   、  ”顿号隔开,其他符号无效

CAD文件整理参考格式

20231017230156321-2023-10-17_225843

注意!面别一定要区分,格式一定要按照如图格式才可以合并准确。

写在最后,在这里希望能帮助到每一位在努力的工程师或技术人员;你们的点赞是对作者最大的支持。

软件下载,点赞+评论后即可查看下载链接
