JUKI RX7贴片机无法和Janets连接解决办法

JUKI RX7贴片机无法和Janets连接解决办法

就在前几天有同行反馈一条关于JUKI RX7高速贴片机设备无法下载程的异常,首先我们让他检查设备交换机连接状态,检查后发现是正常的。然后检查电脑本地联网状态,联网状态正常,通过电脑  CMD Ping IP 命令进行通讯测试,通讯测试结果无问题,但是就是下载不了程序,提示“不能设置预设生产枚数,机器可能发生了程序读入失败”将设备返回主画面也无法下载;关机打法也试过,也无法下载。经过他提供的异常,我们很快就找了原因;

20240919224336706-image

以下是关于JUKI RX7贴片机无法和Janets连接的一些解决办法。首先,进行硬件连接检查,确保所有连接线和接口无损坏且连接正确。其次,检查软件设置,确保JUKI RX7贴片机和Janets系统的配置参数相匹配。最后,考虑通讯协议兼容性,确保两者使用的通讯协议能够兼容。需要保证设备连接无问题。接下来我们一起来看下解决整个问题的过程吧。

一.检车设备连接状态

在外部输出功能中的外部监视器查看,观察到所有设备连接正常。

20240919224816758-image

查看程序下载界面,有报错“E3110013 不能设置预设生产枚数,机器可能发生了程序读入失败”

20240919224336706-image

检查下载界面的连接状态,发现是 RX7 贴片机设备状态是灰色状态 ,表明没有连接,有异常。

20240919225224644-image

检查设备IP和Janets 设定IP一致 ,无问题。

二.RX7高速贴片机设备IP配置修复

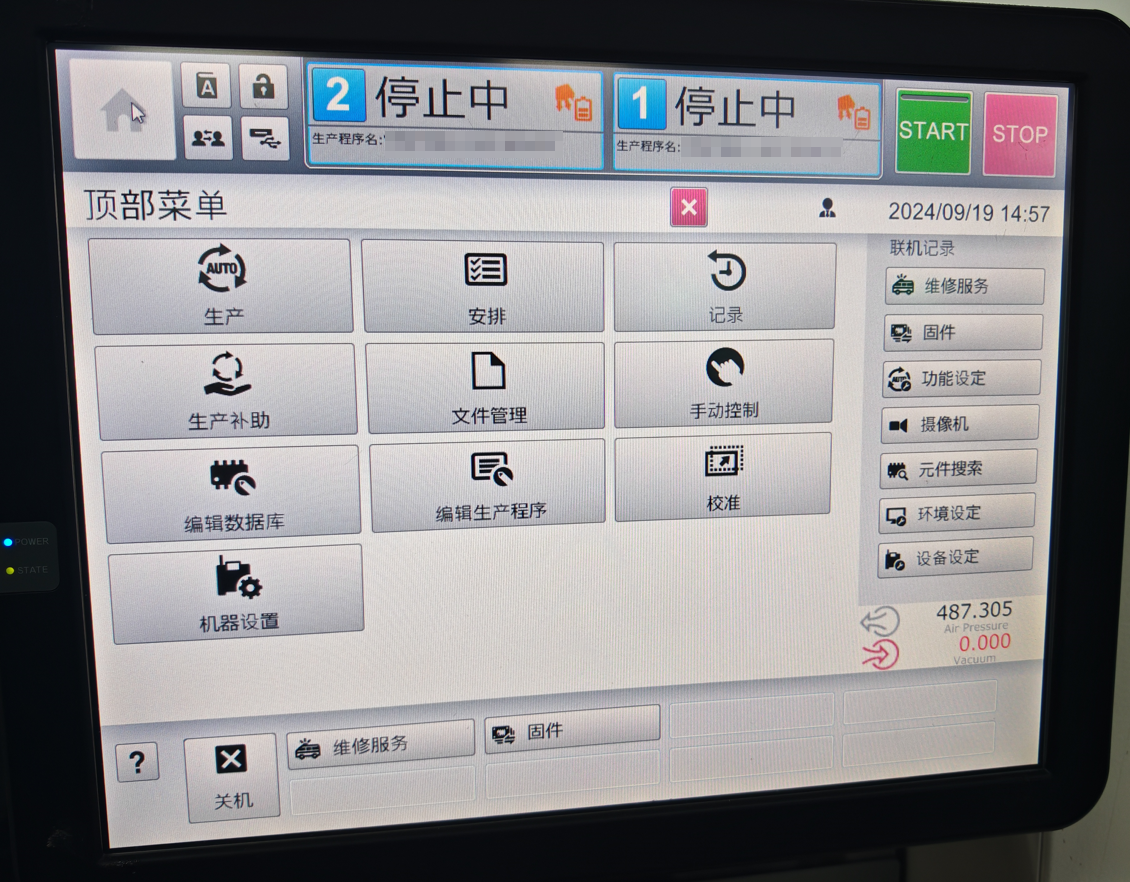

1.首先我们来到异常设备主画面,进行用户切换,切换为 服务工程师 模式 !

20240919225545480-image

2.输入设备服务工程师模式密码,密码一般情况下问设备售后工程师索要

20240919225833525-image

20240919225923334-image

3.进入到 售后服务工程师模式下 选择”维修服务”

20240919230034639-image

4.进入 维修服务 模式界面后,选择“①维修服务”,然后选择“②资源管理器”

20240919230225601-image

此时弹出设备资源管理器

20240919230427283-image

5.打开资源管理器后,在左竖向滑块下拉,找到我们的U盘

20240921221203862-image

6.将我们下载好在U盘的修复IP配置文件” HostCommData ” 复制到 设备的 D盘目录 下 asm 目录 ,再找到MCdata 文件夹,将我们的 HostCommData  粘贴到 Mcdata文件夹中 ,弹出提示后直接点击OK或确定

20240921220942850-image

20240921221042282-image

20240921221255926-image

20240921221509917-image

7.关闭资源管理器,并返回主画面。

20240921221543513-image

8.用户切换,切换为 设备工程师模式下

20240919232554172-image

9.点击主画面左下角“关机按钮”对设备进行关机

20240919232647165-image

10.设备关机后等待30秒后,再执行设备开机。

11.设备开机后,切换用户为 设备工程师模式

20240919232554172-image

12.返回设备主画面,查看 Janets 线控电脑,再查看下载界面连接状态。

20240919232454689-image

13.此时发现通讯正常,绿灯亮起 。

20240919232252996-image

总结,经过以上修复步骤完美解决了 JUKI RX7 贴片机 设备无法通过Janets下载程序的问题,如果同行的小伙伴们也遇到同样的问题可以参考下哦!也欢迎留下你们遇到的无法解决的设备问题,我们共同寻找解决办法,希望能帮助到你们。

修复文件下载

欢迎登录评论后查看下载连接
