DGS程序制作_超详细适用松下NPM系列

松下贴片机NPM编程,下面详细介绍DGS编程方法。本文主要讲解了阴阳板程序制作方法,大家可以参看本文章进行学习;如果是你手机用户请移步PC端浏览超清视频!

DGS-1

DGS-2

DGS-3

编程流程:

  • 坐标整理(CAD)
  • BOM整理(物料清单)
  • CAD和BOM合并(对应位号和元件号码)
  • 新建CAD宏
  • 数据编辑
  • PCB外形编辑(如有载具请输入载具外形尺寸)

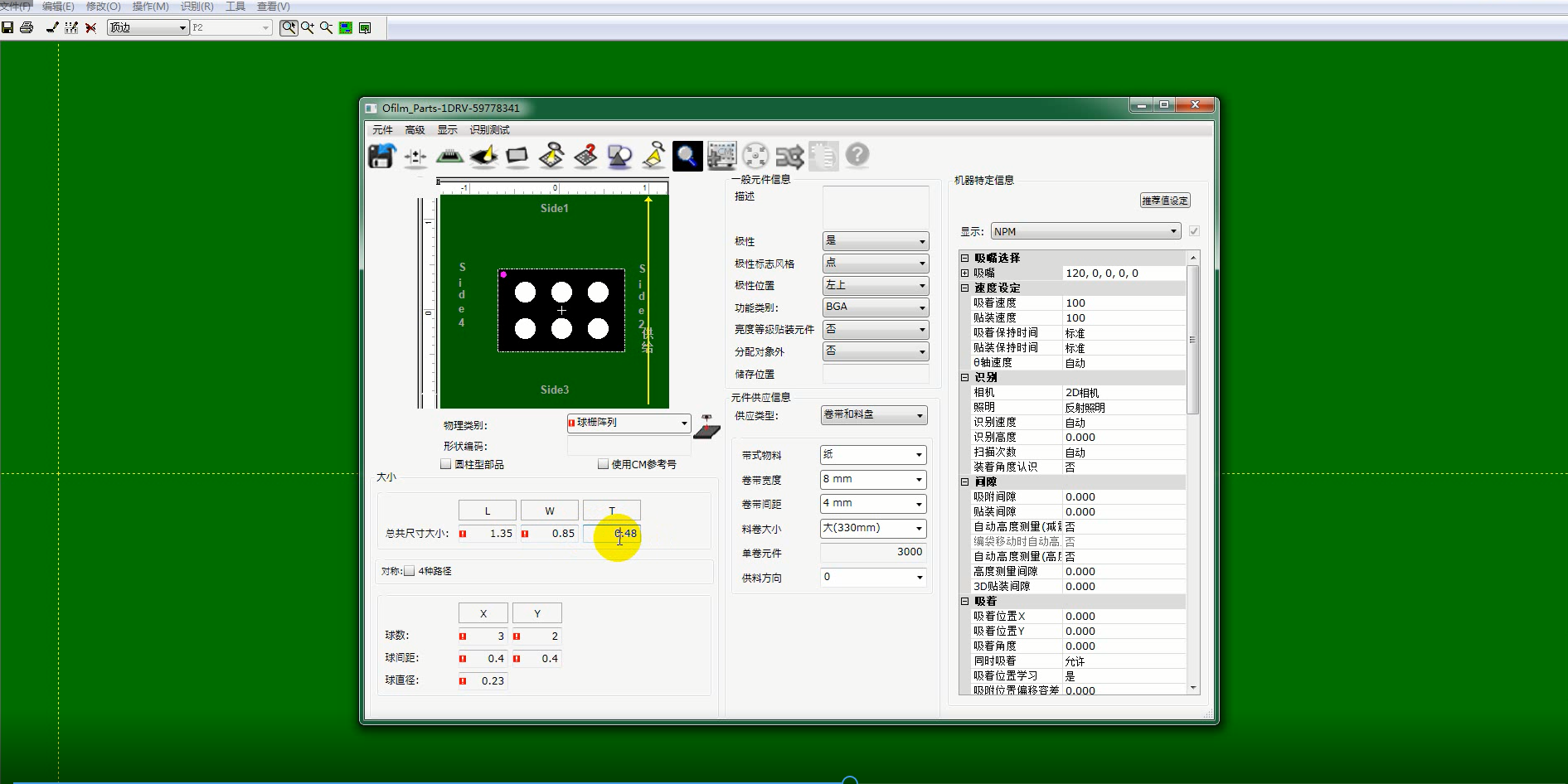

  • 元件库编辑(编辑新元件库信息,包含类型,外形尺寸)
  • 整板直接保存(拼板需进行扩展,180°方向阴阳板需要进行计算)

计算方法:

BadMark① X坐标+BadMark②坐标 得出的X结论和Y结论就是旋转后的XY 这一步不懂得朋友请留言继续解答。

  • 虚拟线体设置(设置程序工作方式,默认交替模式)
  • 设置通讯
  • 设置最大料盘
  • 最优化(优化设备平衡,尽量做到每个Tabl点数一样)
  • 模拟
  • 上传到实际生产环境(PPD)

FM

       视频教学帮你提升技能,如果你觉得又帮助;请动动你发财的手指帮忙转发出去帮助更多的小伙伴;本文章适用小白学习;也适合正在寻找制作松下贴片机阴阳板程序的小伙伴 。如果你觉得学习困难,可以评论区留言,让业界大神帮你解答你的疑问。
