PADS导坐标|导出SMT元件贴装坐标超级详细

做SMT这行业的小伙伴，有时候遇到的问题千奇百怪；就拿SMT贴装坐标来说，有的费九牛二虎之力才获取到；有时候研发部门不提供只能干着急，这个时候很多小伙伴在想如果自己会导出SMT贴片坐标该多好。那么今天小编就教给大家一个最快速最便捷的导出坐标方法，关注本站还会有更好经验分享，不只是抓取SMT坐标哦！

• 第一部分：PASD介绍
• 第二部分：PADS获取
• 第三部分：使用PADS导出坐标方法
• 第四部分：坐标文件路径介绍

一、PADS介绍

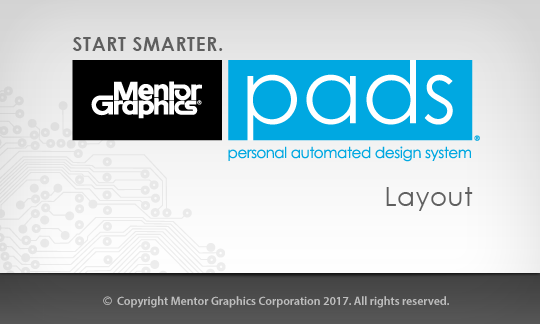

       PADS是一款制作PCB板的软件。PADS包括PADS Logic、PADS Layout和PADS Router。可以用它来画PCB板，也可以用它来布线，还可以用它来画原理图，总之功能很多，在很久之前PCB行称之为“拉线之王”在SMT行业中它只起到制造辅助作用，用到的并不多！

二、PADS获取

   PADS可以在官网获取，建议支持正版；学习使用可以使用 和谐 版 ，和谐版本获取请关注本文最后！

三、使用PADS导出坐标方法

1. 导入文件

2、设置PCB文件层

3、设置PCB原点

设置原点建议设置PCB板边左下角，如果是拼板子建议设置在拼板左下角独立焊盘上。

4、一键导出SMT贴片坐标

选择软件文件—>CAM Plus 按图示设置即可

5、SMT贴片坐标路径

默认情况下是在D盘：D:\PADS Projects\Cam ，详细路径请参考图示

6、SMT贴片坐标文件格式

以上就是PADS 整个导出SMT元件贴装坐标的整个流程，最后祝福SMT同行小伙伴工作顺利，万事如意；如果你觉得该文章对你有所帮助请支持一下作者，将本文转发出去分享到朋友圈帮助更多的小伙伴 。
