松下NPM贴片机Shaft更换|实战经验

松下贴片机在高速生产中，有时候因传感器失灵或者人为插拔Feeder等原因损坏贴片机Z轴杆，甚至撞坏整个贴片机贴片头。下面就是关于一篇更换松下NPM贴片机shaft技术文章。

案例1：2016年XXXXX光电有限公司，制造1部SMT车间小明是新来员工；由于未及时进行新员工培训直接上岗，小明在不懂的情况下拔出正在高速生产的贴片机FEEDER，当场导致贴片机右侧8号头撞坏。设备工程师收到信息后立即开展抢修更换工作，历时3H搞定，下面就是更换过程。

头部拆解过程：

• 将贴装头拆下，共3个螺丝，拔相应连接线

注意！观察头部固定方式，红色标示内为其中一个螺丝，注意卸贴装头时最好两人作业，另一人托住贴装头下部，防止拆卸掉落撞损。

• 拔电磁阀连接线，卸电磁阀、气管

注意！哪部分坏了拆哪侧，比如8号头shaft NG ,则拆1—–8侧，卸电磁阀时不要掉了黑色垫片，否则会造成吸嘴真空异常。

• 拆卸贴装头底部支撑柱，shaft上螺丝、底部传动铁片、弹簧、顶端螺母

• 卸NG shaft

• 参照旁边装好的shaft，更换新shaft，用定口扳手将顶端螺母锁紧

• 将卸下来的连动铁片装回，装吸嘴、参照旁边吸嘴调高度，装电磁阀、电磁阀连接线、气管，扎线束，将贴装头装回机台X轴锁紧固定的3颗螺丝，插线束。
• 校正更换shaft-Z轴高度,必须打CPK，否则精度不达标有问题；甚至损坏设备
• 准备230CS吸嘴16个，必须

操作步骤

• 调CPK程式(WI-M16-M08-F-F_05JIG-AccuracyFR)

操作步骤1

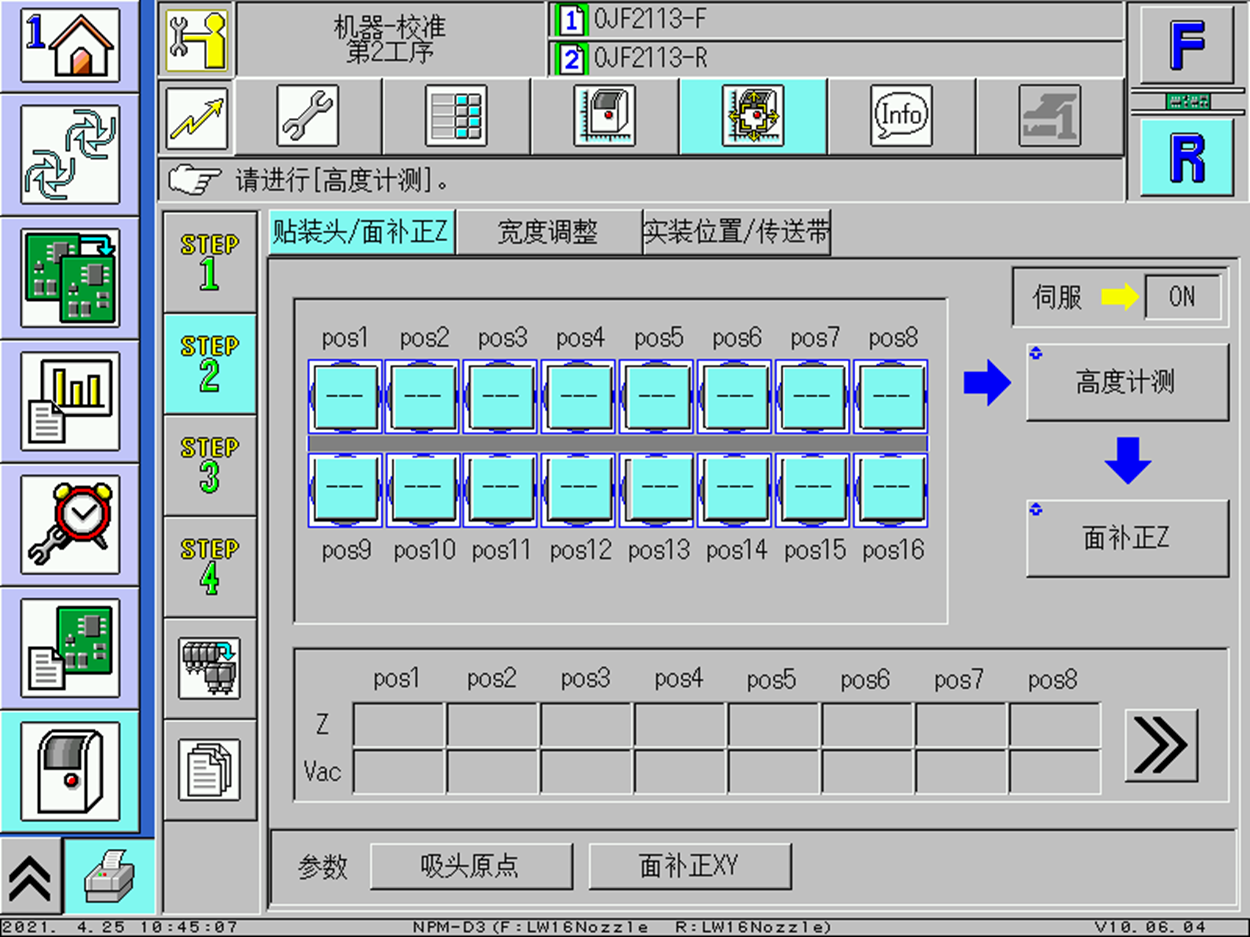

• 机器-校准工序—Step2—贴装头/面补正Z—高度计测—面补正

操作步骤2

• 机器-校准—step3—在H8安装5孔治具—执行H8装5孔治具—照相机偏移量—保存—取下治具

操作步骤3

• 根据程式安装R1005校正用电阻，校正取料位置，将基板传送关闭，例如只校正Table1则将Table2关闭，放置贴双面胶的玻璃板，打板，贴装完后退出

操作步骤4

• 贴装完后选芯片—反映—反映到数据
• 打完CPK后点红色框内标示，另反映时会有3个选项，具体根据料型号、选择规则为芯片/1.0×0.5；微小/0.6×0.3(或以下）；通用/BGA,要求CPK≥1.33，建议CPK打两遍或以上。

操作步骤5

切换CPK程式 WI-M16-M08-F-F-02R-Accuracy,根据程式上0.4×0.2（mm)尺寸电阻,装256CS吸嘴，放治具玻璃板，准备OK后开始打板，贴装完后按图示1-2步骤，弹出对话框后选微小/反馈，建议打两遍或以上，要求CPK≥1.33

操作步骤5

• Table2 CPK校正—调程式 WI-M16-M08-F-FT_BGA-RearAL-2, H5&H7吸嘴交换夹放置184型号吸嘴

操作步骤6

• Table2 CPK校正—装32个黑色治具块放TRAY供给箱，注意摆放顺序和方向，准备完后开始打CPK

以上为NPM shaft 更换教学，觉得对你有帮助请帮忙分享出去。
