德率TR_AOI在线程序制作

AOI介绍:AOI(Automated Optical Inspection缩写)的中文全称是自动光学检测,是基于光学原理来对焊接生产中遇到的常见缺陷进行检测的设备。AOI是新兴起的一种新型测试技术,但发展迅速,很多厂家都推出了AOI测试设备。当自动检测时,机器通过摄像头自动扫描PCB,采集图像,测试的焊点与数据库中的合格的参数进行比较,经过图像处理,检查出PCB上缺陷,并通过显示器或自动标志把缺陷显示/标示出来,供维修人员修整。运用高速高精度视觉处理技术自动检测PCB板上各种不同贴装错误及焊接缺陷。PCB板的范围可从细间距高密度板到低密度大尺寸板,并可提供在线检测方案,以提高生产效率,及焊接质量。通过使用AOI作为减少缺陷的工具,在装配工艺过程的早期查找和消除错误,以实现良好的过程控制。早期发现缺陷将避免将坏板送到随后的装配阶段,AOI将减少修理成本将避免报废不可修理的电路板。

以下我分享我的学习笔记,德率7710 AOI 在线制作AOI测试程序

  • 从贴片机导出SMT元件贴装坐标,坐标格式如下表
参考号码 X坐标 Y坐标 A角度 面别 料号
J1 26.1643 9.8922 90 T 1CON-153A010
C7 7.4242 10.0723 90 T 1CAP-14620501
C8 7.4242 11.1734 90 T 1CAP-14620501
C5 12.3642 6.9923 90 T 1CAP-11536201
C2 12.3642 12.7923 90 T 1CAP-11536201
C4 12.9642 6.9923 90 T 1CAP-14620501
C1 12.9642 12.7923 90 T 1CAP-14620501
C3 10.4142 7.0923 0 T 1CAP-14620501
C6 7.4242 8.9723 90 T 1CAP-14620501
  • 打开TRAOI测试软件进行导入

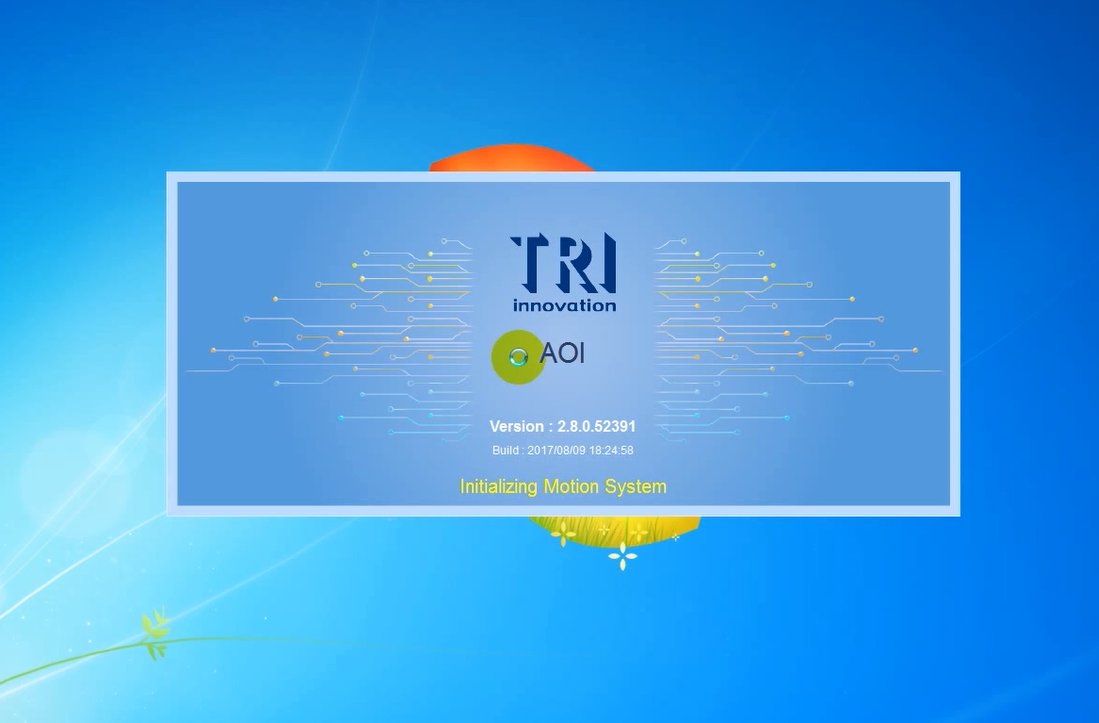

AOI-QD

  • 导入整理好的以上格式的CAD坐标文件

AOI02

  • 扫描PCB或者FPC“FPC为柔性线路板比较软,需要贴平整”在进行扫描
  • 对位
  • 如果是拼板,需要阵列“详细操作过程参考下方视频”
  • 元件库绘制
  • 元件库制作技巧和算法“特征匹配、抽色、ORC识别、图像对比等…”
  • 测试元件,临界值不建议设置太高否则误报太多影响效率。也不能设置太低,太低不良无法卡控。
  • 以上流程做完即可测试

以上就是德率TR7710 AOI  程序制作全部过程,如果你绝对对你有帮助。请帮忙分享出去,帮助更多的从业小伙伴。

如果你看完文字流程还不懂,小编还附带了视频教学。如果你用心认真看完一遍,我相信在自己动手一遍,绝对没啥问题。如果你没有花60分钟来看这个视频请关闭此网页,本网页不适合您学习。

测试算法有疑问可以在下方留言,还有很多业界大神为你解答。
