SMT钢网开口设计：从理论到缺陷防控的完整指南

在SMT工艺中，钢网开口设计是焊膏沉积精度的决定性因素。IPC-7525标准通过量化；长宽比（Aspect Ratio）和面积比（Area Ratio），两大核心参数，为不同封装器件提供科学设计框架

一、钢网开口设计的核心价值与标准框架

关键公式与阈值

• 长宽比（AR） = 开口宽度(W) / 钢网厚度(T)
  （安全阈值：AR≥1.5，确保焊膏完全释放）
• 面积比（ASR） = 开口面积(W×L) / 孔壁侧面积(2×(W+L)×T)
  （安全阈值：ASR≥0.66，Type 4焊膏需ASR≥0.75）

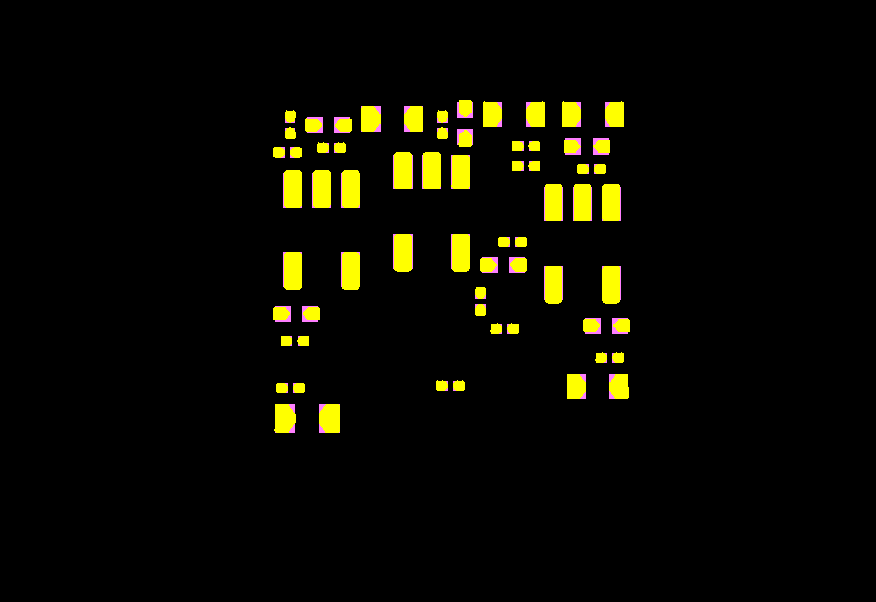

二、微型元件开口设计实战

1. 01005元件（0.4×0.2mm）

• 开口策略：
  • 基础尺寸：1:1焊盘匹配，外扩10%补偿激光锥度
  • 防立碑设计：开口两端内切5%，形成哑铃状结构
• 验证计算（T=0.08mm）：

  AR = 0.22/0.08 = 2.75
  ASR = (0.22×0.42)/(2×(0.22+0.42)×0.08) = 0.90


2. 0201元件（0.6×0.3mm）

• 优化方案：
  • 宽度外延15%（0.6→0.69mm），长度1:1
  • 优先选用电铸钢网（T=0.1mm，ASR=1.1）



三、BGA与QFN的进阶设计

1. BGA焊球（0.4mm间距）

• 开孔规则：
  • 直径=焊球直径×80%（例：0.25mm→0.20mm）
  • 外围焊点开口增大5%，补偿热场边缘效应
• 防短路设计：
  • 方形切角（C角=0.05mm）
  • 阶梯钢网BGA区厚度0.1mm



2. QFN接地焊盘

• 网格分割法：
  • 5×5mm焊盘分割为3×3阵列，单格1.3×1.3mm
  • 体积计算：

    单格体积 = 1.3×1.3×0.12×0.9 = 0.19mm³
    总散热体积 = 0.19×9 = 1.71mm³


四、防锡珠与防短路的黄金法则

1. 防锡珠三大策略

• 内切补偿技术（0402/QFN侧边焊盘）：
  • 长度内切15%-20%，宽度微缩5%
  • 阻焊开窗单边外扩0.05mm
• 倒梯形开口：
  • 顶部宽度=焊盘×1.1，底部宽度=焊盘×0.95
  • 锥度角3-5°，减少锡膏边缘扩散

2. 防短路五大创新

• 分形切割：0.3mm pitch BGA改用方形开口（0.2×0.2mm）
• 立体防溢墙：
  • QFN外围增加0.15mm宽×0.03mm高凸起
  • 钢网纳米涂层（接触角>75°）
• 动态间距算法：

  安全间距 = (焊盘宽度 + 0.03) × 1.2（10℃/s升温速率）


五、工艺匹配性调整

1. 阶梯钢网应用

• 混装PCB：大焊点区0.13mm，精密区0.08mm，落差≤0.05mm
• 局部微结构：BGA区域增加限流槽（深0.02mm）

2. 焊膏流变学控制

• 高密度区：粘度>200 Pa·s焊膏，开口面积缩小10%
• 钢网微纹理：侧壁锯齿结构（齿深5μm，间距20μm）

六、经典失效案例与解决方案

七、三维工艺数据库建设

将钢网参数与以下指标动态关联，实现预测性工艺设计：

1. 材料特性：焊膏触变指数（Thixotropic Index）
2. 环境参数：回流焊氧含量（<100ppm）
3. 元件状态：终端浮高量（Coplanarity<0.05mm）

结语

钢网设计已发展为融合流体力学、热力学与材料学的系统工程。建议工程师：

1. 新产品验证时制作5种开口参数钢网（±5%、±10%、标准值）
2. 建立缺陷模式库（FMEA），将历史数据AI建模
3. 定期进行量子级锡膏扩散仿真（分子动力学模拟）
