COORD10下载|提取SMT贴片坐标神器|绿色无毒免安装

COORD10是一款SMT离线编程软件，它的优是体积小巧，界面简洁，可以实现无Gerber提取SMT CAD坐标、PCB扫描等实用功能，能满足SMT工程师及技术人员提取坐标和BOM合并的需求，大大提高了SMT程序编程的效率。

软件功能说明

• CAD：可以读取各种CAD坐标（POWERPCB、PROTEL、 PADS中提供的坐标），EXCEL/TXT格式的文档。
• PCB扫描：直接用PCB板通过扫描仪扫描图片，从图片上获取坐标数据，包括程式的相对原点、MARK，拼块数据等。
• GERBER：读取RS-274-D和RS-274-X格式的GERBER文件,并能自动提取元件中心坐标;异形元件可以手动识别，用户只要识别一个,其余的系统将自动识别。系统提供丰富的编辑功能处理Gerber,适合Gerber中各种不规范的数据格式,用户对自动扫描的结果进行检查校对,提供Gerber校正CAD数据的功能。输出坐标文件（CAD）供编程系统使用。
• BOM自动检测、比较、合并功能,读入各种格式的BOM。自动检查BOM文件的正确性，A/B面合并在一起的BOM无须分开，在坐标合并时可以自动将A、B面进行区分，如果BOM中存在错误将自动给出错误报告。数据读入时，系统自动作正确性校正，对照坐标和BOM检查所有不能对应的数据，给出报告。BOM比对功能，系统自动比对两个BOM之间的差异给出差异报告，在版本变更时实用。
• 元件数据库设置：用户可以自定义SMT机器名称和参数、元件库。按照元件规格设定自已的元件库.并加入元件库中，由用户自已编辑。元件库中提供不同外形物料尺寸及各种编程优化参数。
• 生产线设置与线平衡：可以定义多条生产线，每条生产线由任意机型和机器数量组合，适合生产多样化的需求，系统自动将整板数据拆分到线上的每台机并自动实现线平衡。特别适合有多种机型的生产厂家，使机器的效率更好地发挥出来，系统根据机器和生产线类型的不同提供多种不同的平衡方式系统根据，设备的参数和物料的速度参数自动计算，实现生产线各机器之间的平衡。
• 程序优化：COORD10提供转塔式高速机器（PANA，FUJI，SANYO，KME等）的优化。系统全自动优化Feeder和路径。采用先进的优化算法，经实测，比较厂商提供的优化系统，普遍可提高生产效率10%～20%。模拟显示贴片路径和计算优化前后路径长度，可以比较优化前后的效果。
• 自动展开方式:用户只需定义拼板参数，系统在优化时可以选择自动进行展开拼块

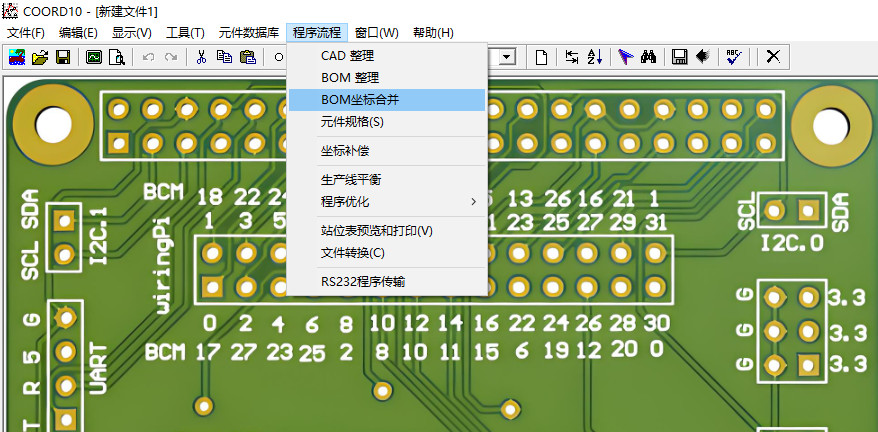

软件功能菜单展示

软件下载说明：

本站软件绿色无毒，杀毒软件报毒属于误报；因为软件植入了数字Key文件导致，大家可以放心使用。软件仅供学习使用，严禁用于商业用途。
